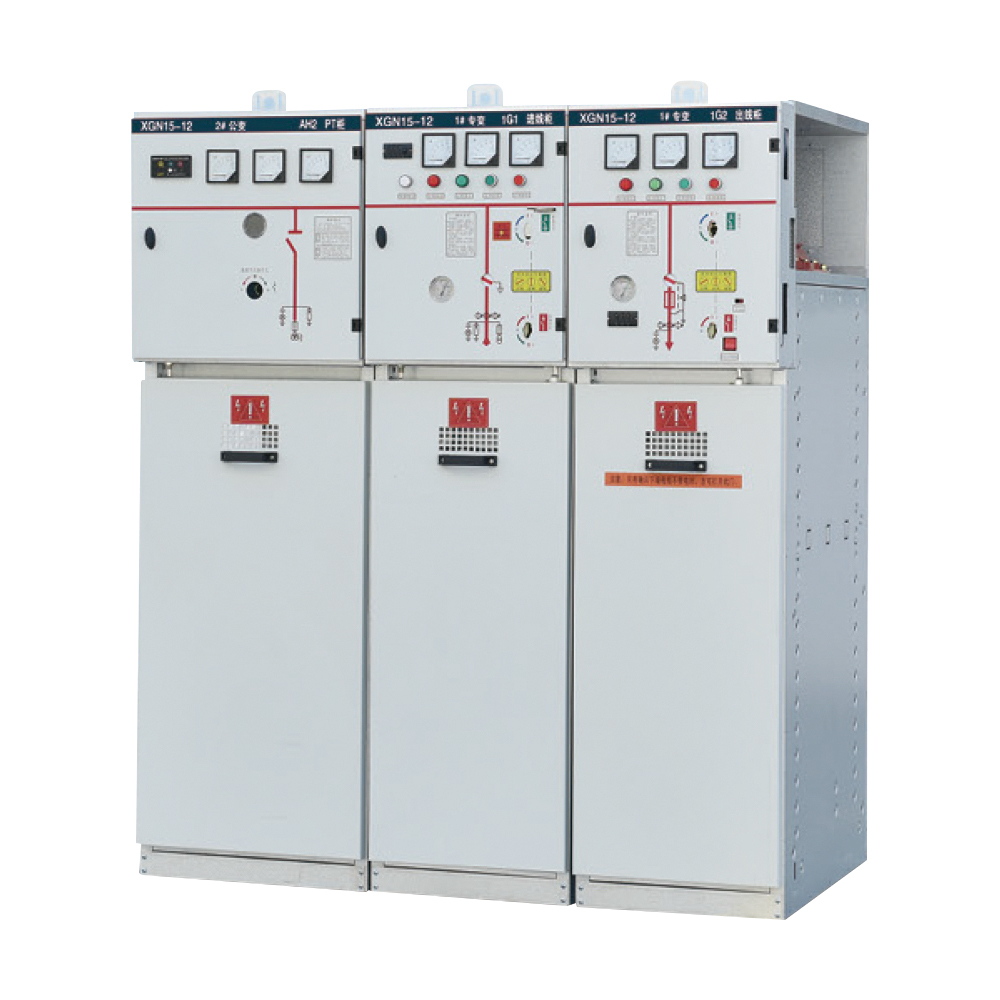

XGN15-12 箱型固定式环网 开关设备

一、产品概述

   XGN15-12 交流金属封闭环网开关设备（简称箱型固定式环网柜）是专为 10kV/12kV 配电网设计的核心成套配电设备，符合 GB 3906 等国家及行业标准。产品采用全隔离隔室结构，安全可靠、运维便捷，广泛适用于城市电网、工矿企业、住宅小区、商业建筑等场景，作为环网供电、终端供电的关键设备，全面保障电力系统安全、稳定、高效运行。

二、核心特点

1、结构紧凑，防护优异

   开关柜壳体采用敷铝锌板、镀锌板或冷轧板经数控机械加工成型，面板喷塑处理；由母线室、开关本体、电缆室、操作机构及控制室四个相互隔离的间隔组成，柜后设置泄压通道，结构合理、体积小巧，节省安装空间。

2、安全可靠，五防完备

   具备完善可靠的 “五防” 联锁装置，从根源杜绝误操作风险；操作方便灵活，运行安全稳定，全面保障人身与设备安全。

3、安装便捷，可扩展性强

   安装简单方便，支持灵活扩展，可根据配电需求组合延伸，适配各类配电房布局；正面操作维护，适配现场运维需求。

4、工艺先进，环境适配

   柜体经专业防腐喷塑处理，抗腐蚀、抗污秽能力强，适配复杂户内环境，长期运行稳定可靠。

三、应用场景

• 电力核心场景：10kV/12kV 配电网环网柜、开闭所、配电房
• 工业领域：工矿企业、厂矿配电系统
• 民用 / 商业场景：住宅小区、高层建筑、商业综合体、医院、机场等配电
• 新能源领域：分布式光伏、风电等并网配电系统

四、技术亮点

✅ 结构紧凑：四隔室隔离 + 泄压通道，体积小、占地少

✅ 安全可靠：完善五防联锁，运行稳定，杜绝误操作

✅ 安装便捷：安装简单，可灵活扩展，适配全场景

✅ 工艺先进：防腐喷塑柜体，抗污秽、抗腐蚀，环境适应性强

五、使用条件

• 环境温度：-15℃ ~ +40℃
• 相对湿度：日平均≤95%，月平均≤90%
• 海拔高度：≤1000m（超过需特殊说明）
• 地震烈度：≤8 度（按中国地震烈度表）
• 安装场所：户内，无剧烈振动、无爆炸危险、无严重污秽及化学腐蚀性气体
• 周围空气：不含导电尘埃、水蒸气或腐蚀性介质
