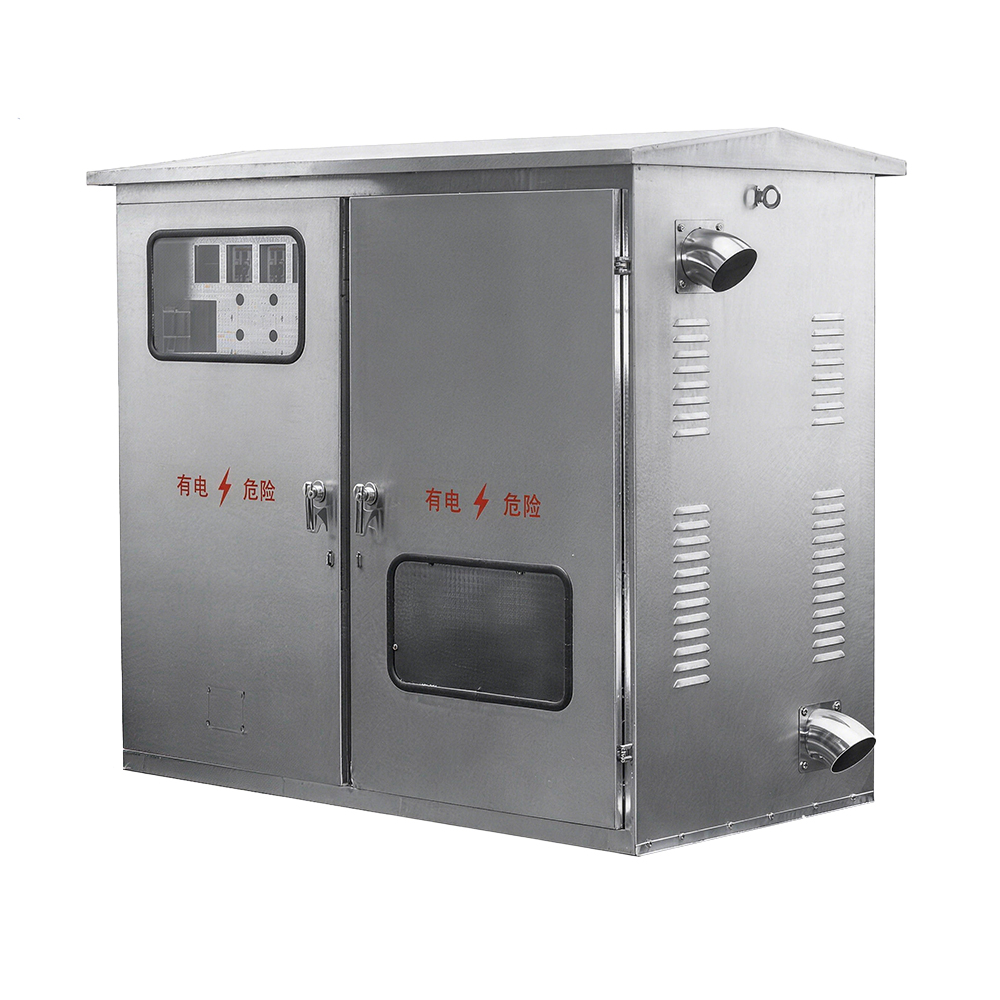

JP综合配电箱

一、产品概述

  JP 综合配电箱是集配电、保护、计量、无功补偿于一体的户外低压配电设备，适配 30-400kVA 变压器容量、AC400V 低压系统，广泛应用于城乡电网改造、农网配电、工业及建筑配电场景，是低压配电终端的理想配套设备。

二、型号含义

     JP - □ / □
    ─    ─    ─
    │    │     │
    │    │     └ ─ 主回路方案号
    │    └ ─ ─ 变压器容量
    └ ─ ─ ─ 综合配电箱

三、核心特点

1、集成化设计，功能齐全

   集配电、保护、计量、无功补偿于一体，无需额外配套设备，安装便捷，大幅降低现场施工与维护成本。

2、安全防护可靠

   IP54 防护等级，可有效防尘防雨；配备可调式漏电保护功能，杜绝触电与短路风险，提升配电系统安全性。

3、适配性广，场景通用

   适配 30-400kVA 全系列变压器容量，可满足城乡电网、工业、建筑等多场景低压配电需求。

4、宽环境适应能力

   可在 - 25℃~+40℃宽温域、≤2000m 海拔的环境下稳定运行，耐候性强，适配户外复杂工况。

四、应用场景

• 电力核心场景：城乡电网改造、农网配电、户外柱上配电终端
• 工业领域：冶金、化工、纺织等企业低压配电系统
• 建筑领域：高层建筑、商业综合体户外配电设备
• 其他场景：电机控制、无功补偿、户外小型配电房配套

五、核心参数

• 额定工作电压：AC400V
• 辅助回路电压：AC220V / AC380V
• 额定频率：50Hz
• 额定电流：≤630A
• 漏电动作电流：30~300mA 可调
• 防护等级：IP54

六、使用条件

• 环境温度：-25℃~+40℃
• 空气相对湿度：日平均值≤90%，月平均值≤90%
• 海拔高度：≤2000m
• 安装环境：无剧烈震动、无冲击、无腐蚀性气体的场所
