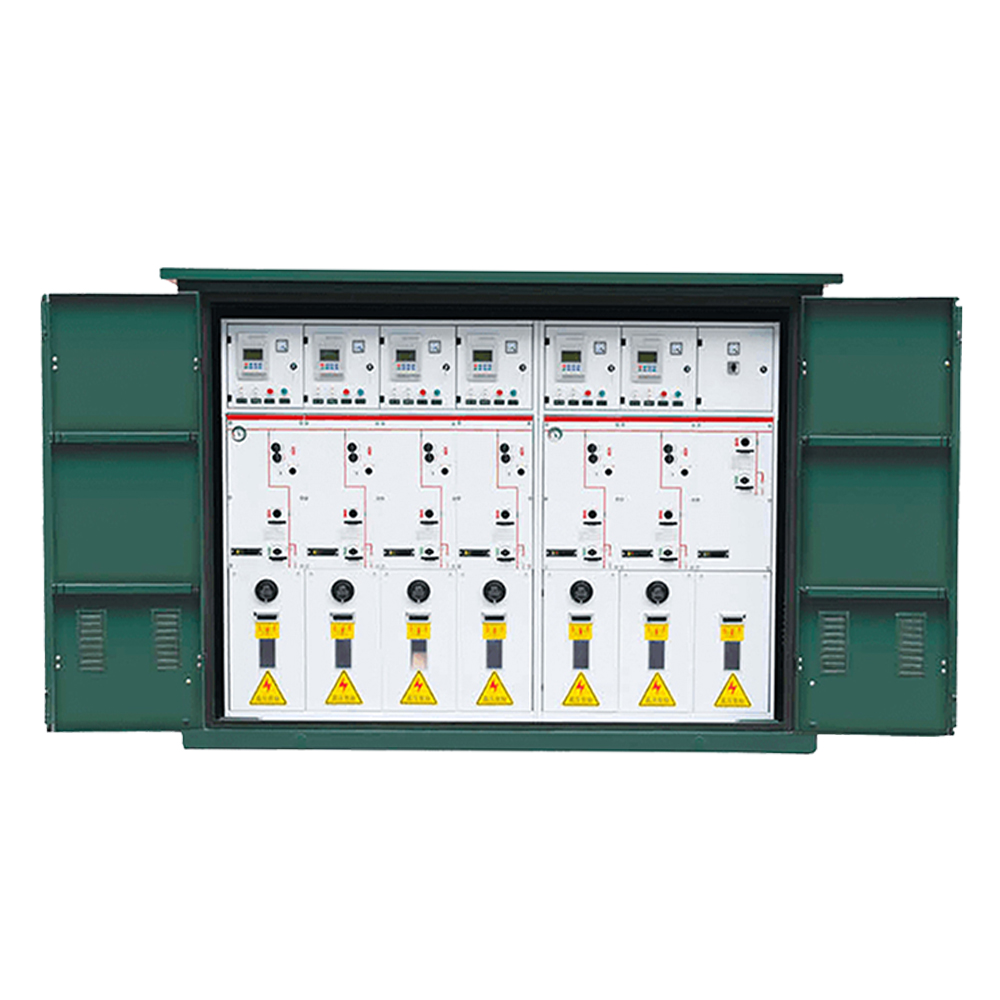

HXGW-12户外环网箱（柜）

一、产品概述

   HXGW-12 户外环网箱（柜）是专为 12kV 户外配电系统设计的全密封、全绝缘环网配电设备，符合国家及行业相关标准。产品采用不锈钢双层箱体结构，全密封、免维护、环境适应性强，广泛适用于城网、农网改造、住宅小区、工矿企业、户外配电等场景，作为环网供电、终端供电的关键设备，全面保障户外配电系统安全、稳定、高效运行。

二、型号含义

   H  X  G  W  12
   ─  ─  ─  ─   ─
   │  │  │  │   │
   │  │  │  │   └ ─ 电压等级(kV)
   │  │  │  └ ─ ─ ─ 户外
   │  │  └ ─ ─ ─ ─ ─ 固定式
   │  └ ─ ─ ─ ─ ─ ─ ─ 箱式
   └ ─ ─ ─ ─ ─ ─ ─ ─ ─ 环网

三、核心特点

1、全密封全绝缘，免维护运行

   采用预制式带电可触摸硅橡胶电缆端头，全密封、全绝缘结构，免维护运行，使用寿命可达二十年以上，大幅降低户外运维成本。

2、结构紧凑，户外防护优异

   结构紧凑，外形小巧美观；采用不锈钢双层箱体，抗腐蚀、抗老化，防护性能卓越，适配户外复杂环境。

3、接线灵活，拓展性强

   可配 SF6 环网柜或固体绝缘柜，接线方式灵活多样，分支出线最多可达 8 回路，满足多分支配电需求。

4、功能丰富，安全可靠

   可选避雷器、短路故障指示器、限流熔断器等配套元件，完善保护功能，有效应对户外短路、过电压等工况，保障设备与电网安全。

四、应用场景

• 电力核心场景：12kV 户外配电网、环网供电、终端供电、开闭所
• 电网改造场景：城网、农网改造、箱式变电站配套
• 工业 / 民用场景：工矿企业、住宅小区、商业建筑户外配电
• 基础设施场景：道路照明、新能源并网、户外配电工程

五、技术亮点

✅  全密封免维护：全绝缘硅橡胶端头，20 年超长寿命，免维护

✅  户外高防护：不锈钢双层箱体，抗腐蚀、抗老化，适配全户外环境

✅  灵活接线：多回路出线，多柜体类型可选，适配全场景

✅  安全可靠：完善保护元件，应对户外复杂工况，运行稳定

六、使用条件

• 海拔高度：≤2000m
• 环境温度：-40℃~+40℃，24h 内平均气温不超过 35℃
• 环境湿度：日平均≤95%，月平均值≤90%
• 安装环境：无剧烈震动和冲击，无火灾、爆炸危险的场所
