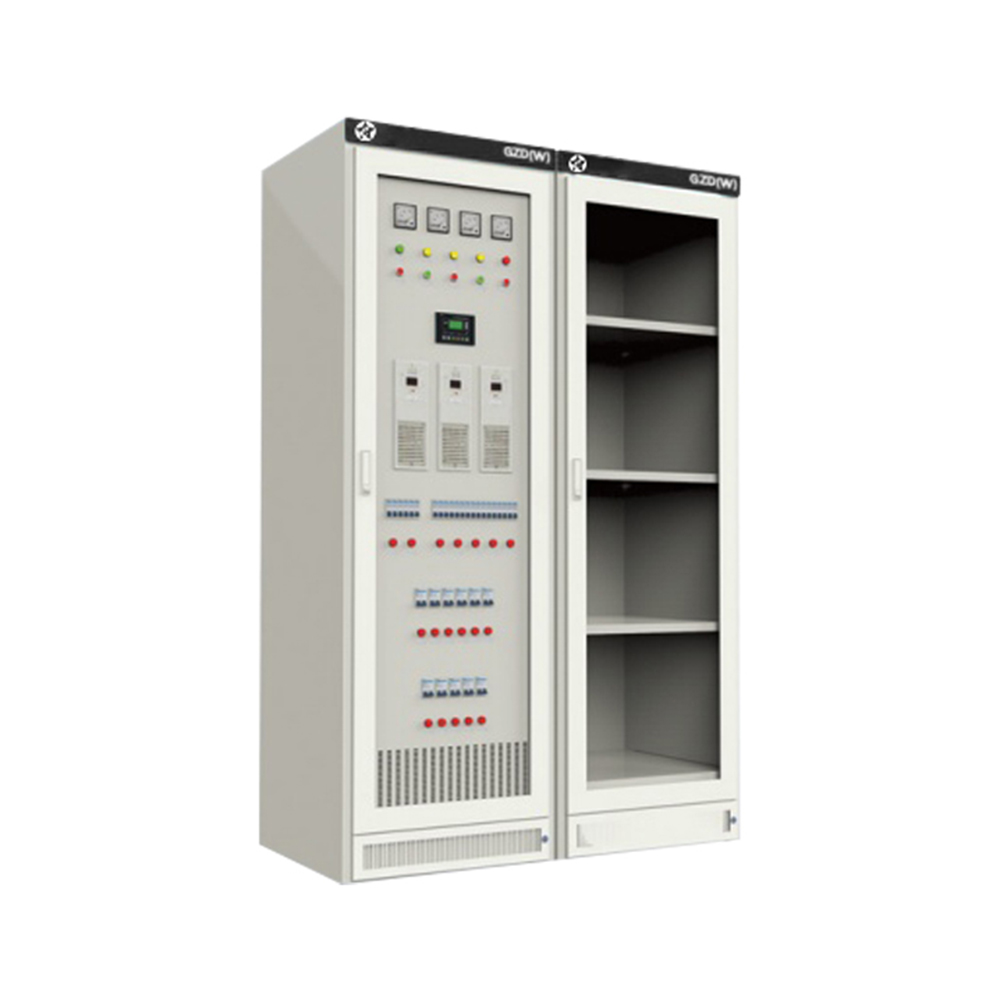

GZD(W) 直流电源柜

一、产品概述

   GZD (W) 直流电源柜是专为发电厂、变电站、工矿企业等电力系统设计的核心直流供电设备，符合国家及行业相关标准。产品采用微机控制技术，集成智能充电、监控、保护等功能，为高压断路器操作、继电保护、自动化装置等提供稳定可靠的直流电源，是电力系统安全运行的重要保障。

二、型号含义

   G Z D W   □  □  □  □
  ─ ─ ─  ─   ─  ─  ─  ─
  │ │ │  │   │  │  │  │
  │ │ │  │   │  │  │  └ ─ 电池类型(G-镉镍电池 M-铅酸电池 G)
  │ │ │  │   │  │  └ ─ ─ ─ 额定电压(V)
  │ │ │  │   │  └ ─ ─ ─ ─ ─ 蓄电池容量(AH)
  │ │ │  │   └ ─ ─ ─ ─ ─ ─ ─ 设计序号
  │ │ │  └ ─ ─ ─ ─ ─ ─ ─ ─ ─ 微机控制
  │ │ └ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ 电力系统
  │ └ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ 直流电器柜
  └ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ 柜式

三、核心特点

1、智能充电，灵活可调

   具备主充、均充、浮充的充电状态选择，电压方便可调；同时支持稳压限流、稳流限压的功能选择，适配不同电池与工况需求。

2、全参数监控，可视化运维

   微机监控单元采用大屏幕、全中文液晶显示，可实时展示电池电压、充电电流、控母电压、充电机输出、单节电池电压等直流系统全系列参数，运维直观便捷。

3、高可靠性，冗余设计

   交流失电后重新投入时，系统可根据电池容量自动选择最佳充电方式；微机监控单元退出系统后，不影响直流系统的正常运行，保障供电连续性。

4、性能稳定，精度优异

   稳压、稳流精度高，纹波系数低，整机噪音小、温升低，可连续稳定工作，满足电力系统长期可靠运行要求。

四、应用场景

• 电力核心场景：发电厂、变电站直流操作电源系统
• 工业领域：冶金、化工、工矿企业等高压配电系统直流电源
• 基础设施：轨道交通、通信机房、数据中心等不间断直流供电
• 新能源领域：光伏、风电电站控制与保护系统直流电源

五、技术亮点

✅  智能充电：多充电模式 + 双限功能，适配各类电池

✅  可视化监控：全参数中文显示，运维高效便捷

✅  高可靠性：冗余设计，监控退出不影响系统运行

✅  性能优异：高精度、低纹波、低噪音，连续稳定运行

六、使用条件

• 温度：-5℃~+40℃（24 小时平均≤+35℃）
• 海拔：≤2000m
• 湿度：≤90%（20℃），短期凝露可适应
• 环境：室内安装，无剧烈震动、无腐蚀性气体、无易燃易爆危险，通风良好

七、引用标准

1. 输入电压：AC380V ±10%
2. 输出电压：DC220V、DC110V、DC48V
3. 输出电流：10、20、30、40、50、60、100、200A
4. 稳压精度：≤1%
5. 稳流精度：≤1%
6. 纹波系数：≤1%
7. 整机噪声：≤55db
8. 主变温升：≤60℃
9. 工作方式：连续工作
